技術(shù)參數(shù) - 利雅路40 G20S

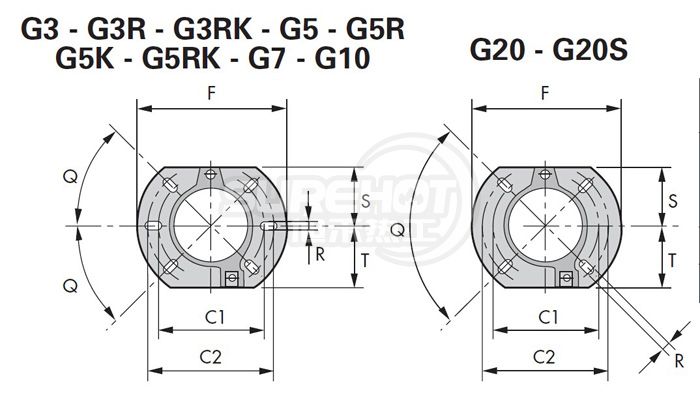

法蘭尺寸 - 利雅路40 G20S

型號	利雅路40 G20S
C1	160	mm
C2	190	mm
F	213	mm
Q	90	mm
R	11	mm
S	99	mm
T	99	mm

外形尺寸 - 利雅路40 G20S

型號	利雅路40 G20S
A	350	mm
D	298	mm
E	295	mm
F	118	mm
F2	-	mm
H	125	mm
I	230	mm
L	41	mm

負荷圖 - 利雅路40 G20S

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 溫度:20℃
• 大氣壓:1013.5 mbar
• 海拔:100m
• 負荷圖=扛背壓能力

火焰尺寸 - 利雅路40 G20S

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中間值);
• D火焰(m) = 0.6 m (中間值)

包裝說明 - 利雅路40 G20S

	包裝長度(L)	473	mm
	包裝寬度(W)	383	mm
	包裝高度(H)	367	mm
	包裝重量	15	kg
