技術參數 - 百得SPARK GAS35P

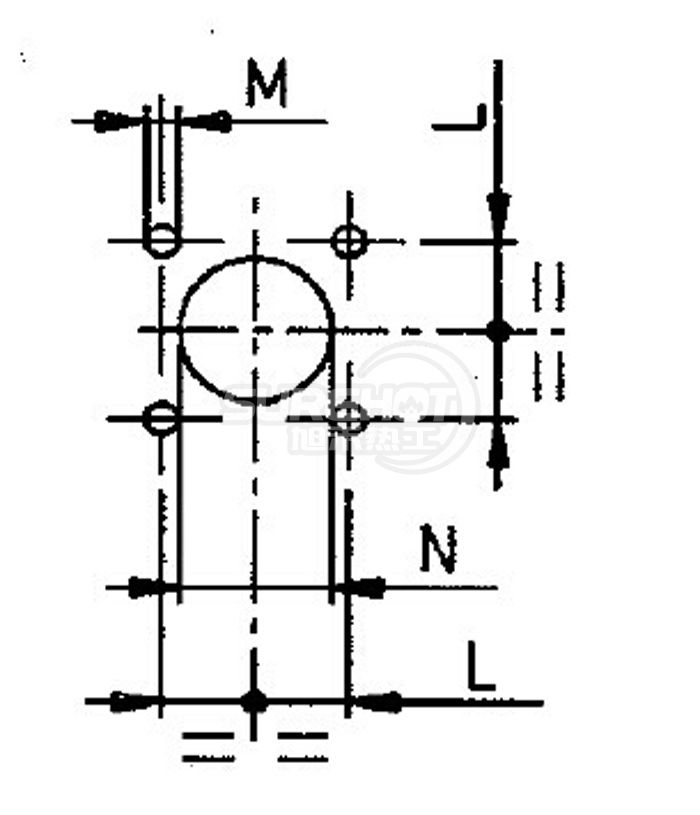

法蘭尺寸 - 百得SPARK GAS35P

型號	百得SPARK GAS35P
L較大	175	mm
L較小	140	mm
M	M12	mm
N	150	mm

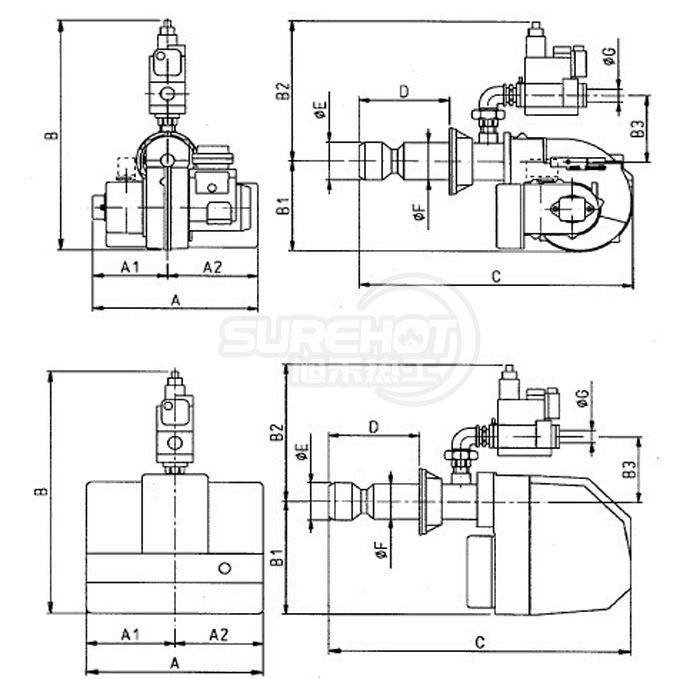

外形尺寸 - 百得SPARK GAS35P

型號	百得SPARK GAS35P
A	490	mm
A1	245	mm
A2	245	mm
B	755	mm
B1	275	mm
B2	480	mm
B3	200	mm
C	965	mm
D較大	300	mm
D較小	130	mm
E	155	mm
F	135	mm
G(R/P)	1”1/4	mm

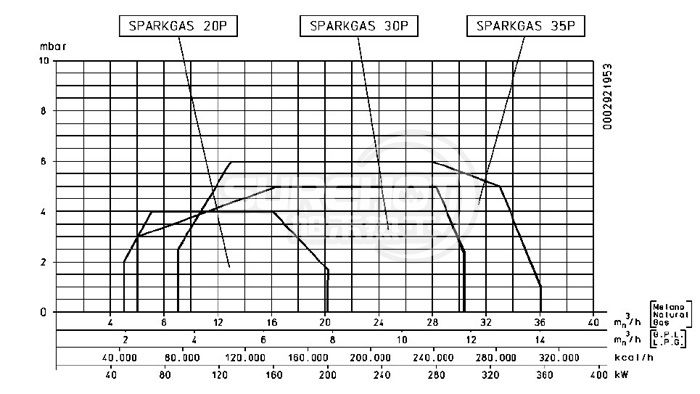

負荷圖 - 百得SPARK GAS35P

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得SPARK GAS35P

• 舉例：
• 燃燒器輸出功率 = 500 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.4 m (中間值)

包裝說明 - 百得SPARK GAS35P

	包裝長度(L)	1010	mm
	包裝寬度(W)	490	mm
	包裝高度(H)	480	mm
	包裝重量	32	kg
