技術參數 - 百得TBG210 ME

較小功率輸出	400	kW
較大功率輸出	2100	kW
較小燃氣流量	40	M³/h
較大燃氣流量	210	M³/h
電機額定功率	3.0	kW
電源供應相數	3	N
電力供應頻率	50	Hz
電力供應電流	AC
電力供應電壓	380	V
重量	94	kg

法蘭尺寸 - 百得TBG210 ME

型號	百得百得TBG210 ME
I	320	mm
I1	320	mm
L	280 - 370	mm
M	M12	mm
N	255	mm

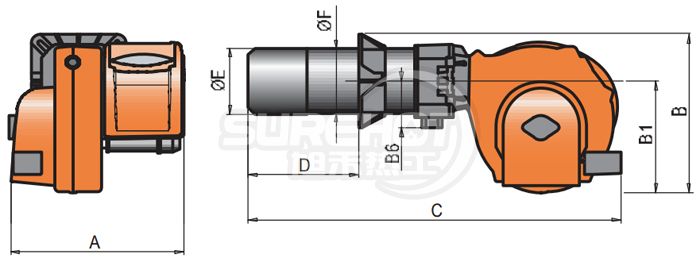

外形尺寸 - 百得TBG210 ME

型號	百得TBG210 ME
A	610	mm
B	540	mm
B1	380	mm
B6	200	mm
C	1315	mm
D	200 - 450	mm
E	250	mm
F	219

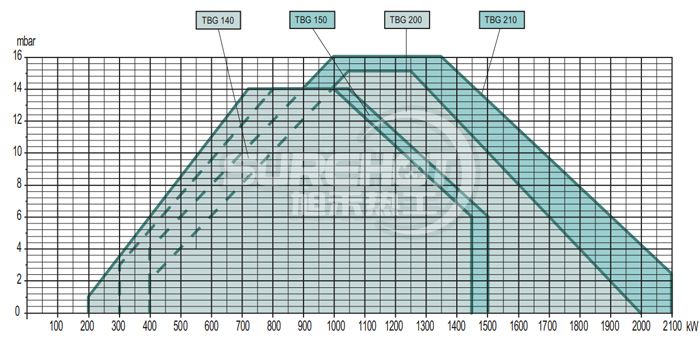

負荷圖 - 百得TBG210 ME

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 溫度:20℃
• 大氣壓:1013.5 mbar
• 海拔:100m
• 負荷圖=扛背壓能力

火焰尺寸 - 百得TBG210ME

4Gr54Sw5bC65a+4" src="http://m.tailanglipin.com.cn/uploadfile/2014/0606/20140606052838472.jpg" style="width: 700px; height: 641px" />

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中間值);
• D火焰(m) = 0.6 m (中間值)

包裝說明 - 百得TBG210 ME

	包裝長度(L)	1080	mm
	包裝寬度(W)	770	mm
	包裝高度(H)	700	mm
	包裝重量	104	kg
