技術參數 - 百得GI1000 LX V 變頻技術

法蘭尺寸 - 百得GI1000 LX V變頻技術

型號	百得GI1000 LX V
L		mm
M		mm
N		mm

外形尺寸 - 百得GI1000 LX V變頻技術

型號	百得GI1000 LX V
A	1235	mm
B	1205	mm
B1	855	mm
B3	445	mm
C	2350	mm
D	600	mm
E	486	mm

負荷圖 - 百得GI1000 LX V變頻技術

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

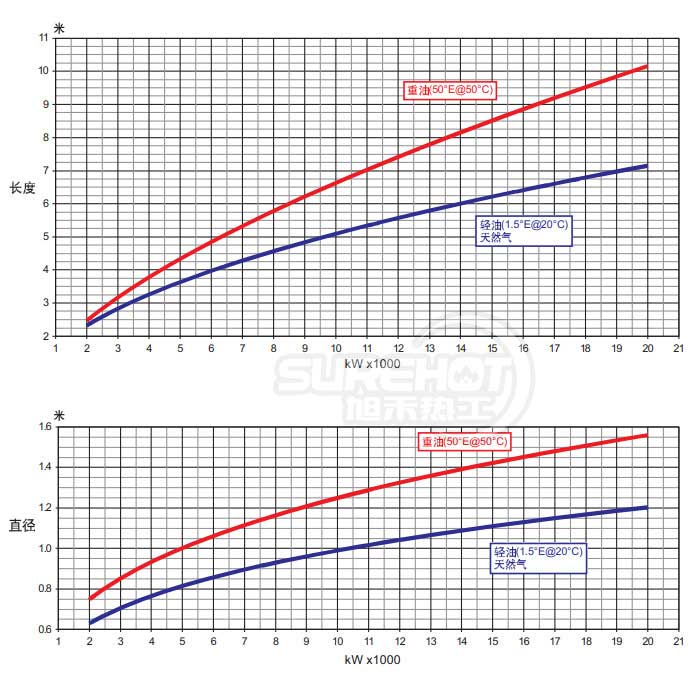

火焰尺寸 - 百得GI1000 LX V

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 百得GI1000 LX V 變頻技術

	包裝長度(L)	2260	mm
	包裝寬度(W)	1710	mm
	包裝高度(H)	1500	mm
	包裝重量	688	kg
