技術參數 - 百得BGN150 P

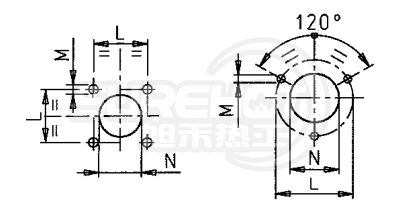

法蘭尺寸 - 百得BGN150 P

型號	百得BGN150 P
L	195	mm
M	M16	mm
N	220	mm

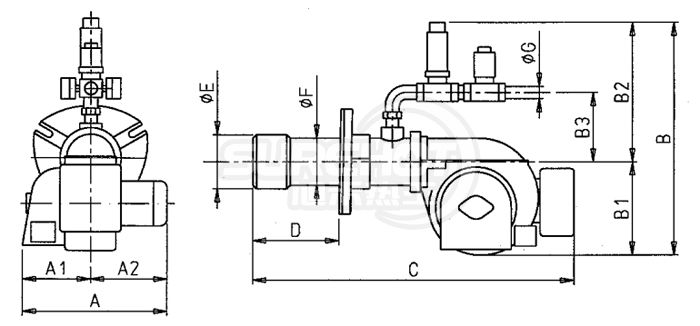

外形尺寸 - 百得BGN150 P

型號	百得BGN150 P
A	655	mm
A1	290	mm
A2	365	mm
B	950	mm
B1	450	mm
B3	260	mm
C	1500	mm
D	220-440
ØE	270	mm
ØF	195
ØG	Rp2	mm

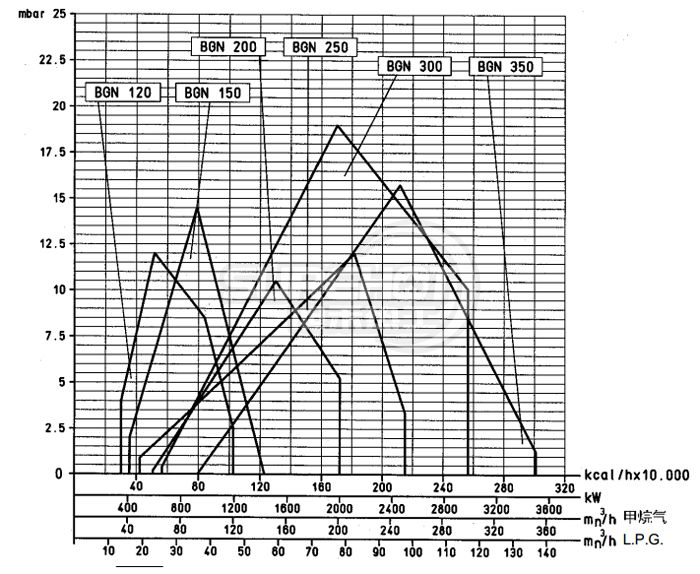

負荷圖 - 百得BGN150 P

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得BGN150 P

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 百得BGN150 P

	包裝長度(L)	1700	mm
	包裝寬度(W)	1000	mm
	包裝高度(H)	710	mm
	包裝重量	148	kg
