技術參數 - 百得BT14GW

法蘭尺寸 - 百得BT14GW

型號	百得BT14GW
I		mm
I1		mm
L 小	130	mm
L 大	155	mm
M	M8
N	105	mm

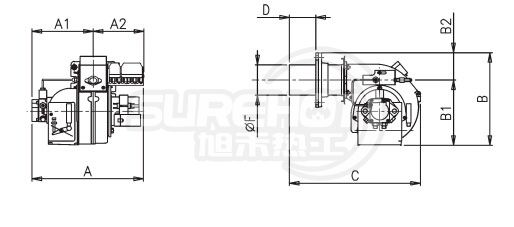

外形尺寸 - 百得BT14GW

型號	百得BT14GW
A	405	mm
A1	245	mm
A2	160	mm
B	275	mm
B1	205	mm
B2	70	mm
C	550	mm
D小	80	mm
D大	250	mm
F	95	mm

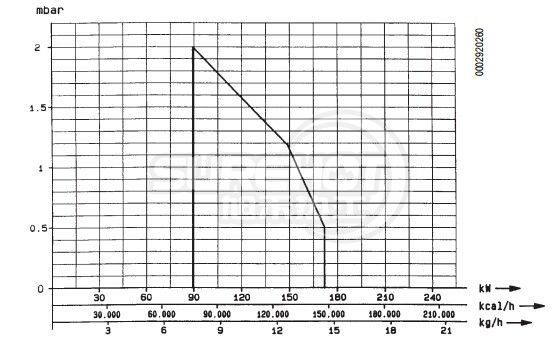

負荷圖 - 百得BT14GW

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得BT14GW

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 百得BT14GW

	包裝長度(L)	480	mm
	包裝寬度(W)	450	mm
	包裝高度(H)	320	mm
	包裝重量	20	kg
